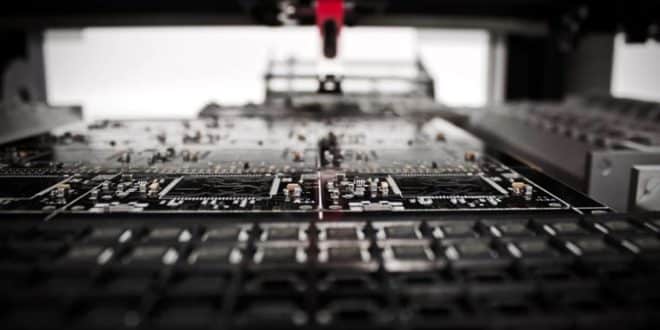

circuits imprimés pcb

Meilleures pratiques de conception de circuits imprimés

Could not resolve host: public.newsharecounts.comCould not resolve host: public.newsharecounts.com

Le cloud n’est pas un concept évanescent. Il y a besoin d’infrastructures physiques, des ordinateurs, donc des circuits imprimés. Voici les meilleures pratiques pour concevoir des composants performants adaptés pour les serveurs et autres matériels informatiques.

L’utilisation de quelques techniques simples peut vous aider à concevoir des circuits imprimés plus robustes et à économiser de l’argent. La conception de cartes de circuits imprimés est un équilibre entre fonctionnalité, longévité, esthétique et coûts de la carte, délai de conception et capacités des fabricants de circuits imprimés. En référence aux outils et techniques d’Altium, voici les meilleures pratiques pour une conception efficace des PCB.

Obtenez la bonne grille

Trouvez un espacement de grille qui convient au plus grand nombre possible de composants et utilisez-le partout. Bien que plusieurs grilles puissent sembler attrayantes, un peu de réflexion supplémentaire aux premiers stades de la mise en page peut éviter les problèmes d’espacement et maximiser l’utilisation de la carte. De nombreux appareils sont disponibles dans différentes tailles, utilisez donc cela à votre avantage.

Gardez les traces aussi courtes et directes que possible

Cette règle s’applique même si cela implique de revenir sur des parties de la mise en page afin d’optimiser les longueurs de piste. Cela s’applique particulièrement aux circuits imprimés analogiques et numériques haute vitesse l’impédance et les effets parasites joueront toujours un rôle dans la limitation des performances de votre système.

Placement des composants

En règle générale, il est préférable de placer les composants uniquement sur la face supérieure de la carte. Lorsque vous placez des composants, assurez-vous que le composant logiciel enfichable est activé. Habituellement, une valeur de 0,050 pouce pour la grille de capture est la meilleure pour ce travail. Commencez par placer tous les composants qui doivent être dans des emplacements spécifiques. Cela inclut les connecteurs, les commutateurs, les voyants, les trous de montage, les dissipateurs de chaleur ou tout autre élément relié à un emplacement externe.

Réfléchissez bien lorsque vous placez un composant afin de minimiser les longueurs de traces. Placez les pièces les unes à côté des autres qui se connectent les unes aux autres. Faire du bon travail ici facilitera grandement la tâche. Organisez les Cl dans une ou deux orientations: vers le haut ou vers le bas et vers la droite ou la gauche. Alignez chaque circuit intégré de sorte que la broche 1 se trouve au même endroit pour chaque orientation, généralement sur les côtés supérieur ou gauche. Positionnez les pièces polarisées (c’est-à-dire les diodes et les capuchons électrolytiques) avec les conducteurs positifs ayant tous la même orientation. Utilisez également un pavé carré pour marquer les dérivations positives de ces composants.

Vérification de votre travail

Une fois toutes les traces placées, il est préférable de revérifier l’acheminement de chaque signal afin de vous assurer que rien ne manque ou n’est pas câblé correctement. Pour ce faire, parcourez votre schéma, un fil à la fois. Suivez attentivement le chemin de chaque trace sur la disposition de votre PC pour vérifier qu’elle est identique à celle de votre schéma.
